10/02/2016
Sommier du clavier de Grand-Orgue
05/03/2016
Les tuyaux sont embouchés
( ouverture des bouches) et préparés pour la préharmonie sur le mannequin ( petit orgue qui pour travailler le son des tuyaux.
08/03/2016
Charpente de soubassement et pédale de l'orgue vue de face avec les 4 soufflets et le caisson du ventilateur
10/03/2016
Mise en place des sommiers
Conception sonore: Bertrand Cattiaux
Conception du buffet:
Laurent Anen
Dessin technique:
Helmut Eckhardt
Réalisation:
Rodolphe Chevalier,
Serge Taurisson,
Virgile Bardin,
Helmut Eckhardt,
Itaru Sekiguchi,
Laurent Anen
Harmonie: Bertrand Cattiaux & Itaru Sekiguchi
Premier projet en 3D
15/03/2015
Mise en place de la charpente haute contenant les tuyaux.
04/07/2016
Bertrand Cattiaux à l'harmonie des tuyaux de façade
04/07/2016
Découpe des fenêtres des tuyaux de façade.
Tuyaux de façade
04/07/2016
Soubassement:
Mise en place des porte-vents (conduits pour le vent), tremblants,
abrégés (rouleaux en métal distribuant la mécanique de notes) et les tuyaux de Soubasse en bois de la pédale.
16/05/2016

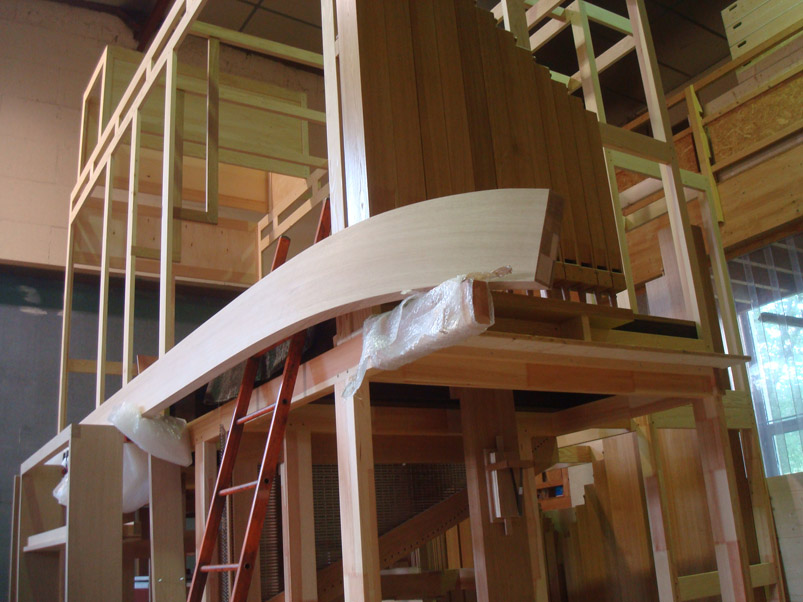

Pièce gravée supportant la façade et pièces pour le bandeau frontal.
16/05/2016
Etude du plan de la pièce gravée.
16/06/2016
Pièce gravée pour les tuyaux de façade. Il y en a trois superposés supportant alimentant en vent les Tuyaux de façade
16/06/2016
Bandeau frontal cachant la les pièces gravées.
16/06/2016
Les panneaux de soubassement sont mis en place.
04/07/2016
Mise en place de probablement la plus grande pièce gravée du monde: 5,7metres de long pour 111 tuyaux.
04/07/2016
Vue du soubassement, console fermée.
04/07/2016
Mise en place des postages, tubes qui véhiculent le vent du sommiers aux tuyaux de façade posés (on dit postés) sur la pièce gravée.
13/10/2016
Mise en place des tuyaux de façade
13/10/2016
Mise en place de la mécanique notes, accouplemts et tirasses.
13/10/2016
Mise en place des tuyaux de façade.
13/10/2016
Interieur de l'orgue:
Tirage de jeux électropneumatique, claviers et accouplements
13/10/2016
Arrière de l'orgue
13/10/2016
Console en Padouk avec inctrustation de résine bleue.
Pommeaux du tirage de jeux en ébène avec pastille en laiton.
13/10/2016
Orgue achevé en atelier
2016: Ancien Orgue
07/03/2017
Arrivée de l'orgue au pouliguen en pièces détachées.
08/03/2017
Mise en place de la semelle et de la charpente du pédalier
08/03/2017
Mise en place du soubassement, des soufflets et autres éléments intérieurs.
09/03/2017
Mise en place de la charpente haute du GO et du Pos, des grands tuyaux de bois à la pédale, des sommiers et de la console.
Nous sommes accompagnés de 2 équipes de tournage, l'une professionelle, l'autre amateure.
L'ambiance est bonne.
10/03/2017
Mise en place des mats, de la grande pièce gravée et du bandeau, de l'habillage du soubassement.
11/03/2017
Mise en place des tuyaux de façade.
11/03/2017
Mise en place des tuyaux de façade.
13/03/2017
Photo de gauche:
Vue dans le soubassement: à droite les tuyaux de Soubasse 16'.
Mise en place de la mécanique de notes et le tirage de jeux pneumatique.
Photo de droite:
Vue du toit de l'orgue sur les tuyaux de façade.
14/03/2017
Vue dans l'orgue au niveau du GO avec la façade à gauche et la soubasse de pédale à droite et l'échelle pour accéder aux différents niveaux de l'instrument.
14/03/2017
Mécanique du GO
14/03/2017
Mise en place des vergettes entre le sommier de GO-Résonnance et son abrégé.
15/03/2017
Les vitraux restent visibles.
05/11/2017
Vue d'ensemble console ouverte.
